Grafana 架构与数据流

Grafana 由 Web 前端、后端服务、元数据库和插件系统组成。浏览器不会直接访问大多数内网数据源，而是经 Grafana 后端代理查询，因此 Grafana 的服务账号、网络策略和数据源权限需要按生产标准管理。

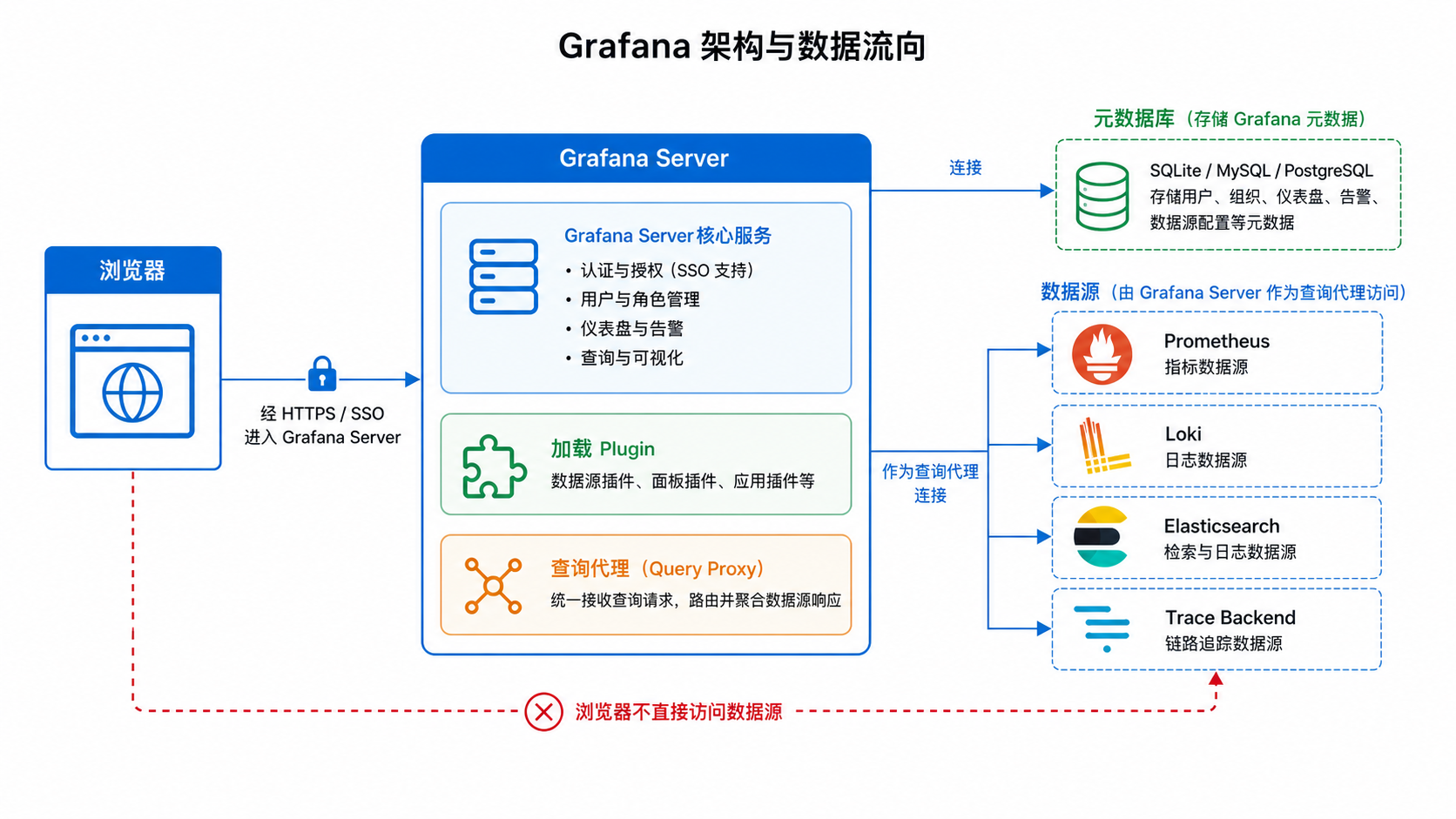

1. 整体架构

前端负责 Dashboard 渲染和交互；后端负责认证、授权、查询代理、告警计算和 Provisioning；数据库保存用户、组织、Folder、Dashboard 元数据与部分告警状态；插件扩展数据源、面板和应用能力。

2. 工作流程

用户访问流程：浏览器完成 HTTPS 与 SSO 登录，Grafana 根据用户、Team、Organization 和 Folder 权限展示资源。

查询执行流程：Panel 解析变量和时间范围，Grafana 后端以配置的数据源身份发起查询，结果返回前端并按可视化类型渲染。数据源查询失败、变量为空或查询成本过高，都会表现为面板无数据或加载缓慢。

3. 数据流设计

组合	主要用途	设计重点
Grafana + Prometheus	指标趋势、容量、SLO	PromQL、记录规则、查询步长与标签范围
Grafana + Loki	从指标异常下钻日志	标签一致性、保留期、日志敏感数据
Grafana + Elasticsearch	日志搜索与聚合	索引、时间字段、查询权限与成本
Grafana + Trace 后端	请求级根因分析	TraceID 关联、采样率与下钻链接

不要把 Dashboard Folder 权限当作数据隔离。用户若能使用同一数据源的 Explore，通常仍能查询被数据源授权范围内的数据；多租户隔离必须在数据源、网络和身份层落实。
